Компактный ножничный подъёмник из высокопрочной стали 09Г2С для стеснённых условий

Проект № 26180 Завершён: 17 июня 2026

Краткая сводка проекта

Объект Промышленная площадка ООО «Кватернион Групп» (Московская обл., г. Ступино).

Задача Разработать и установить ножничный подъёмник в ограниченном пространстве (приямок) с сохранением высокой грузоподъёмности и удобством обслуживания.

Решение Изготовлен гидравлический ножничный подъёмник с несущими балками из листовой стали 30 мм (09Г2С), оптимизированной формой пантографа (SolidWorks Simulation), съёмной рифлёной платформой и полным набором систем безопасности по спецификации.

Результат Компактное, ремонтопригодное и безопасное оборудование для тяжёлых грузов там, где стандартные подъёмники не помещаются.

О клиенте

Компания: Общество с ограниченной ответственностью «Кватернион Групп» (сокращённо: ООО «Кватернион Групп»)

Отрасль: Промышленное оборудование, инжиниринг, логистика (ОКВЭД 71.1 — деятельность в области архитектуры, инженерных изысканий и технических испытаний).

О компании: ООО «Кватернион Групп» зарегистрировано и работает в Московской области (г. Ступино). Компания специализируется на решении нестандартных задач по перемещению тяжеловесных грузов, требуя от оборудования максимальной производительности в минимальных габаритах. Высокий уровень инженерной компетенции заказчика позволяет совместно разрабатывать узкоспециализированные подъёмные решения.

Постановка задачи и вызовы проекта

Основные сложности

Лимит габаритов — подъёмник должен был монтироваться в приямок (по спецификации), где каждый сантиметр сложенного состояния (Hmin) критичен.
Высокая нагрузка — требовалась грузоподъёмность, недостижимая для стандартных компактных моделей.
Обслуживание — обычные глухие люки не позволяют добраться до шарниров, гидроцилиндра и пресс-маслёнок без демонтажа.

Применённые услуги «Гидростол»

01 Консультация и расчет
02 Доставка
03 Монтаж

Мы спроектировали гидравлический ножничный подъёмник, полностью опираясь на параметры из спецификации заказчика, но с тремя ключевыми усилениями:

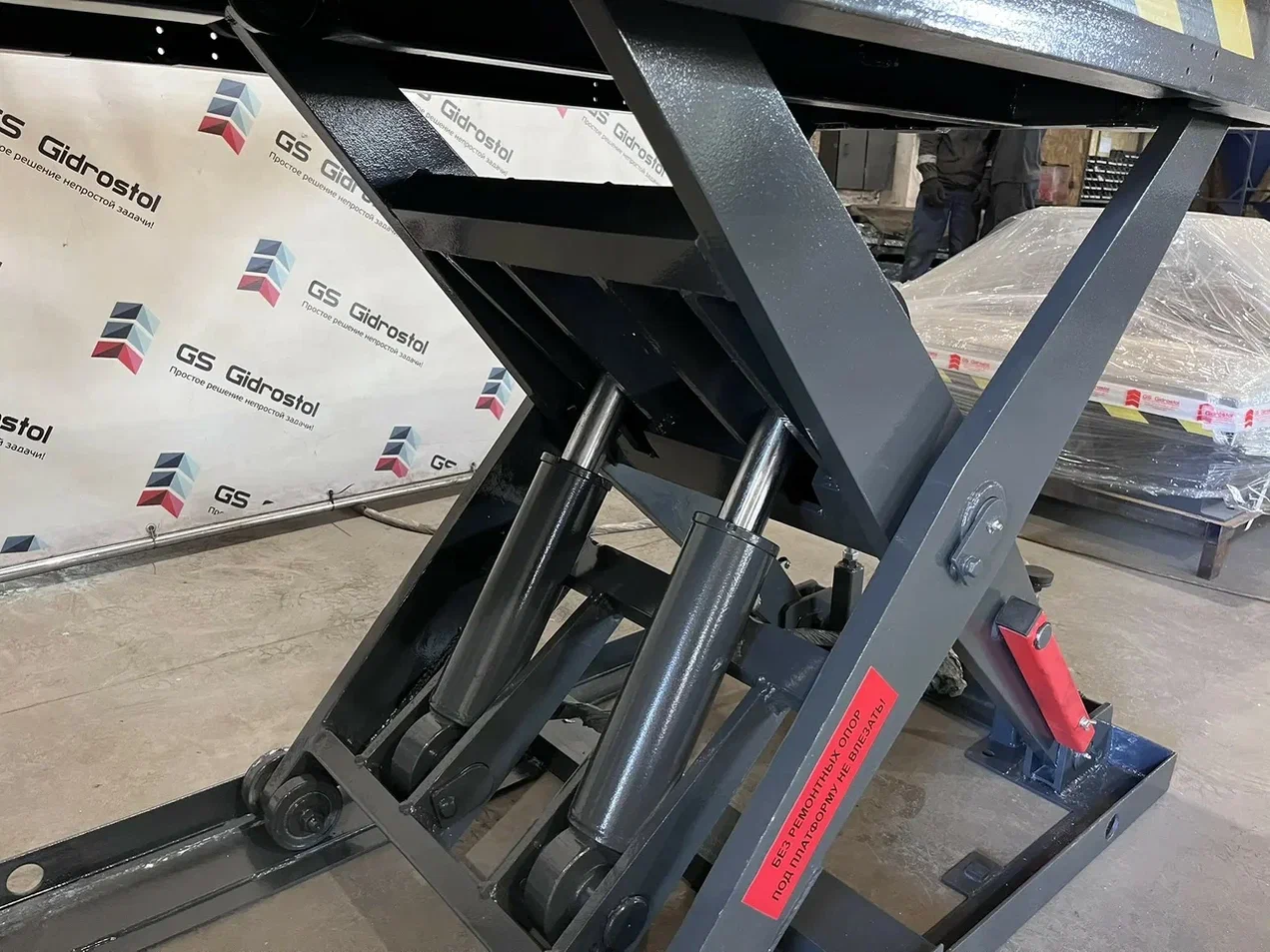

1. Материал балок — вместо обычной стали Ст3пс5 применили 09Г2С (на 25–30% прочнее при той же массе). Балки сформированы из листа 30 мм по результатам расчёта в SolidWorks Simulation (фигурная форма пантографа).
2. Гидравлика — индивидуальный расчёт угла установки цилиндра позволил использовать компактный цилиндр Ø80 мм без потери усилия.
3. Платформа — съёмный рифлёный лист 3–5 мм (вместо глухого люка), что даёт доступ ко всем узлам через верх.

Все остальные компоненты — строго по спецификации заказчика.

Тип подъёмника

Гидравлический ножничный

Вариант исполнения

Одиночный

Грузоподъёмность

Рассчитана под задачу (по требованию)

Ширина / глубина платформы

Индивидуально по приямку

Ход стола (ΔН)

По требованию

Hmin / Hmax

По требованию (установка в приямок)

Установка в приямок

Да

Место установки

Внутри здания

Масса оборудования

Рассчитана (минимальная за счёт 09Г2С)

Покрытие платформы

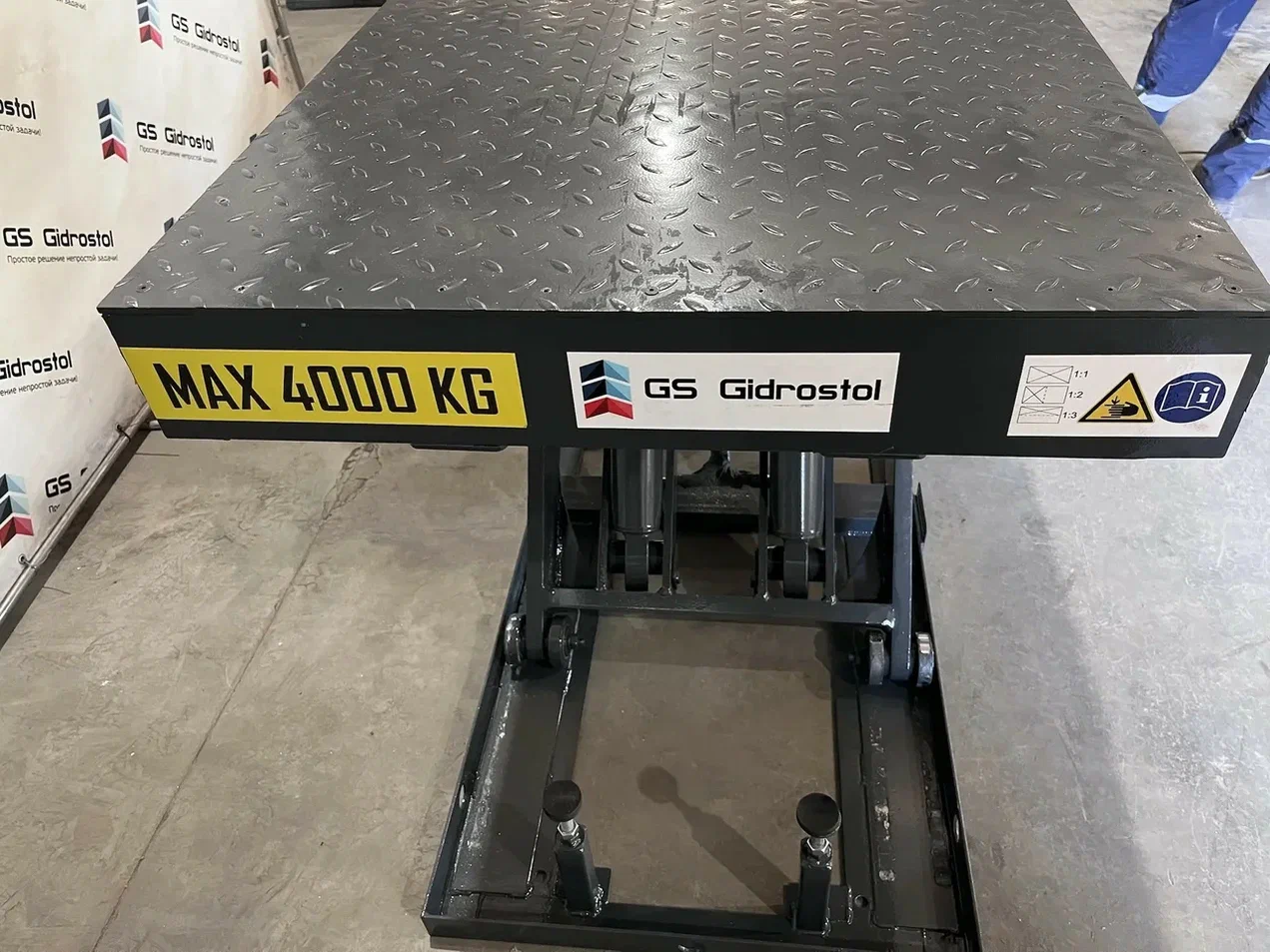

Стальной рифлёный лист 3–5 мм со смотровым люком, съёмный

Гидростанция

Стационарная, IP44, выносная с РВД 5 м

Щит управления

IP31, выносной с ключом, 5 м кабеля

Пост управления

1 шт, пластик IP54, кабель в металлорукаве, световая индикация 24В, кнопки вверх/вниз/стоп, длина 3 м

Режим управления

Ручной (удержание кнопки на КПУ)

Датчики ограничения подъёма

IP54, регулируемые

Предохранительный клапан

Защита от перегруза

Клапан разрыва

На каждый гидроцилиндр

Пресс-масленки

Для подшипников скольжения (обслуживание)

Упоры обслуживания

Механические для фиксации платформы

Буферные упоры

Для мягкой остановки в нижнем положении

Тепловое реле

Защита от КЗ в обмотке двигателя

Реле контроля фаз

Дополнительная защита обмотки

Доп. линейный пускатель

Аварийный (на случай выхода основного)

Напряжение

380 В / 50 Гц

Температура эксплуатации

–10…+40 °С

Рамка безопасности

С датчиками по периметру под платформой (защита от наезда на препятствие)

Крепёж

Анкерный комплект для установки

Этапы реализации проекта

01
Проектирование
3D-модель в SolidWorks Simulation, расчёт пантографа из листа 30 мм, подбор цилиндра Ø80 мм, согласование всех узлов по спецификации (клапаны, реле, рамка безопасности). (2 недели)
02
Изготовление
Раскрой и сварка балок из 09Г2С, сборка пантографа, гидравлики (клапан разрыва на цилиндр, предохранительный клапан), монтаж съёмной рифлёной платформы, щита и поста управления. (4 недели)
03
Монтаж на объекте
Установка в приямок, анкерное крепление, подключение гидростанции IP44, кабельных трасс до 5 м. (1 неделя)
04
Пусконаладка
Тестирование датчиков ограничения подъёма (IP54), буферных упоров, рамки безопасности, проверка ручного режима (удержание кнопки), испытание клапана разрыва. (3 дня)

Общая продолжительность проекта: от 7 до 8 недель (проектирование + изготовление + монтаж + ПНР)

Фото и видео проекта

Результаты и выгоды для клиента

01 Решение проблемы с габаритами
Подъёмник смонтирован в приямок, куда не входил ни один стандартный аналог. Благодаря расчёту угла цилиндра и форме пантографа сохранён полный ход стола.
02 Экономическая выгода
Не потребовалось переделывать приямок или усиливать перекрытия — масса оборудования минимальна за счёт стали 09Г2С вместо обычной.
03 Удобство обслуживания
Съёмный рифлёный лист (вместо глухого люка) обеспечивает доступ ко всем пресс-маслёнкам, шарнирам, гидроцилиндру и клапану разрыва даже в сложенном состоянии.
04 Безопасность по полной спецификации
Клапан разрыва на каждом цилиндре + предохранительный клапан + тепловое реле + реле контроля фаз + рамка безопасности с датчиками по периметру — исключены падение платформы, перегруз, КЗ и наезд на препятствие.
